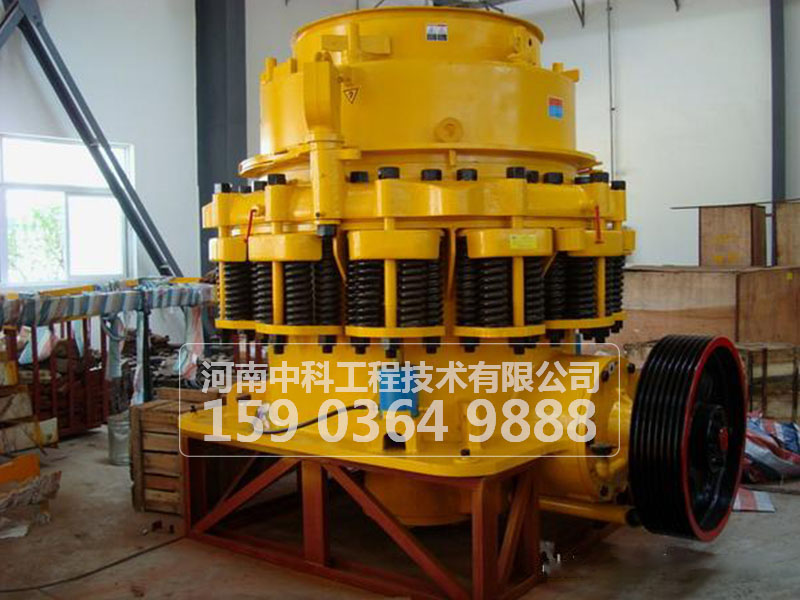

圆锥破碎机

圆锥破碎机 立即咨询:15903649888

产品详情

       圆锥破碎机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理,故使用寿命长,而破碎产品的粒度均匀,减少了循环负荷,在中、大规格破碎机中,采用了液压清腔系统,减少了停机时间,且每种规格的破碎机腔型多,用户可根据不同的需要,选择不同的腔型,以更好的适应用户需要。本机密封采用润滑脂密封,避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷,弹簧保险系统是过载保护装置,可合异物、铁块通过破碎腔而不危害破碎机。本机分为标准型和短头型,一般而言,标准型给料粒度大,排料粒度也较粗,短头型的破碎锥较陡,给料粒度小,有利于生产细粒级的物料,故标准型一般用于粗、中碎,短头型用于中、细碎。
圆锥破碎机用途:

       圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸工业中,适用于破碎中等和中等以上硬度的各种矿石和岩石。

圆锥破碎机工作原理:

       圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。支撑套与架体连接处靠弹簧压紧,当破碎机内落入金属块等不可破碎物体时,弹簧即产生压缩变形,排出异物,实现保险,防止机器损坏。
        圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时,圆锥破碎机弹簧保险系统实现保险,圆锥破碎机排矿口增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。
圆锥破碎机结构组成:

       破碎机结构由架体、调整装置、调整套、破碎锥、传动和偏心套等主要部分及电气、润滑等辅助部分组成。
圆锥破碎机性能特点:

       在不可破异物通过破碎腔或因某种原因机器超载时,圆锥破碎机弹簧保险系统实现保险,圆锥破碎机排矿石增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿口使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥破碎机机器恢复正常工作。圆锥破碎机系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。
圆锥破碎机结构特点:
      1.本机结构紧凑,生产效率高,采用碗形轴承具有较高的精度储备,并采用集中稀油润滑系统,当需要调整排料口大小时可启动液压站通过推动缸进行调整,当不能破碎物料进入破碎腔时,弹簧安.全装置能保护设 备不受破坏。
     2.本机采用润滑脂密封方式,可避免因操作不当引起水油混合的现象,当密封件磨损,由于弹簧的作用,可自动补偿,仍然使密封件附合,继续起到密封功能,当密封件磨损约为1/4-1/3原厚度时,就必须调换密封件

型 号

破碎头底部直径(mm)

zui大进料料度(mm)

出料调整范围(mm)

破碎产量(t/h)

电机功率(KW)

偏心轴转速(r/min)

重量(t)

外形尺寸(mm)

PYB600

600

75

12-25

40

30

356

5

2234×1370×1675

PYD600

600

40

2-13

12-23

30

356

5.5

2234×1370×1675

PYB900

900

115

15-50

50-90

55

333

11.2

2692×1640×2350

PYZ900

900

60

5-20

20-65

55

333

11.2

2692×1640×2350

PYD900

900

50

3-13

15-50

55

333

11.3

2692×1640×2350

PYB1200

1200

145

20-50

110-168

110

300

24.7

2790×1878×2844

PYZ1200

1200

100

8-25

42-135

110

300

25

2790×1878×2844

PYD1200

1200

50

3-15

18-105

110

300

25.3

2790×1878×2844

PYB1750

1750

215

25-50

280-480

160

245

25.3

3910×2894×3809

PYZ1750

1750

185

10-30

115-320

160

245

25.3

3910×2894×3809

PYD1750

1750

85

5-13

575-230

160

245

50.2

3910×2894×3809

PYB2200

2200

300

30-60

590-1000

280

220

80

4622×3302×4470

PYZ2200

2200

230

10-30

200-580

280

220

80

4622×3302×4470

PYD2200

2200

100

5-15

120-340

280

220

81.4

4622×3302×4470
