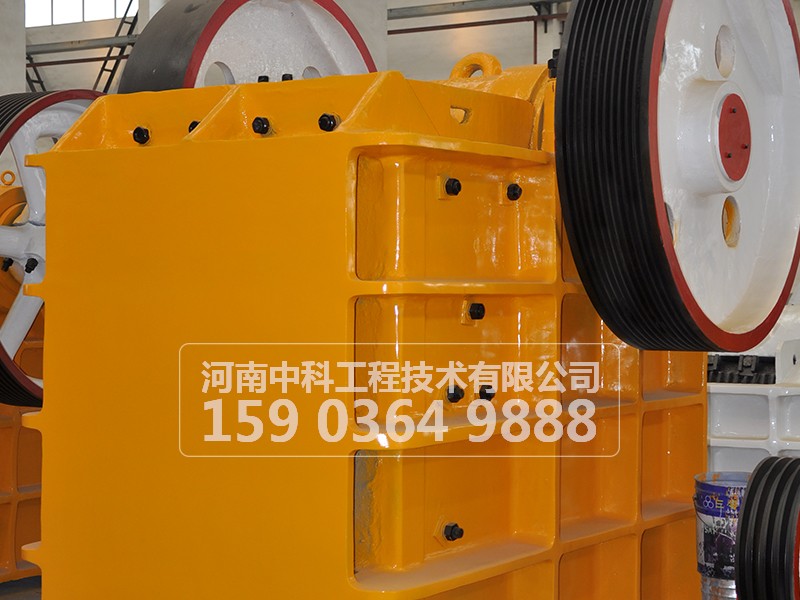

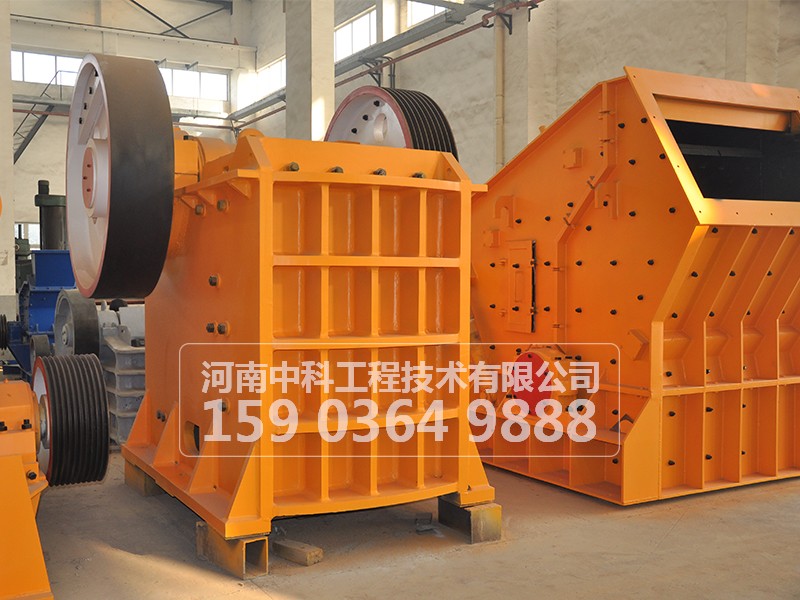

鄂式破碎机

产品详情

鄂式破碎机主要用于各种矿石与大块物料的中等粒度破碎，可破碎抗压强度不大于320Mpa的物料，分粗破和细破两种。该系列产品规格齐全，其给料粒度为125mm～750mm,是初级破碎设备。鄂式破碎机(鄂破)广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。

鄂式破碎机运行环境

在将巨大石块破碎成小石块的过程中，首道破碎机通常称为“主”破碎机。历史长，也坚固的破碎机是鄂式破碎机。为鄂式破碎机喂料时，物料从顶部入口倒入含有鄂齿的破碎室。鄂齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。支持鄂齿运动的是一根偏心轴，此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻。轴承须承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境极为苛刻，鄂式破碎机仍需非常可靠地工作，这是保证生产效率的关键一环。
鄂式破碎机工作原理

鄂式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成，其中肘板还起到保险作用。该系列鄂式破碎机破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎；当动鄂下行时，肘板和动鄂间夹角变小，动鄂板在拉杆、弹簧的作用下离开定鄂板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动鄂作周期性的压碎和排料，实现批量生产。
鄂式破碎机性能特点

1.破碎腔深而且无死区，提高了进料能力与产量；

2.其破碎比大，产品粒度均匀；

3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；

4.润滑系统安全可靠，部件更换方便，保养工作量小；

5.结构简单，工作可靠，运营费用低。

6.设备节能：单机节能15%～30%，系统节能一倍以上；

7.排料口调整范围大，可满足不同用户的要求；

8.噪音低，粉尘少。
鄂式破碎机规格与性能参数表

型号	进料口尺寸(mm)	zui大进料粒度(mm)	产量(t/h)	配用电机功率(kw)	外形尺寸(mm)	重量(t)
PE-150×250	150×250	125	1-3	5.5	896×745×935	1
PE-250×400	400×250	200	5-20	15	1430×1310×1340	3
PE-400×600	600×400	350	15-50	30	1700×1732×1653	7
PE-600×900	900×600	480	45-110	55	2290×2206×2370	17
PE-900×1200	900×1200	750	90-220	110	3800×3166×3045	50
PE-500×750	500×750	425	15-65	55	2035×1921×2000	12
PE-750×1060	1060×750	630	105-195	90	2655×2302×3110	29
PEX-250×750	750×250	210	15-30	30	1667×1545×1020	5
PEX-250×1000	1000×250	210	15-50	30	1550×1964×1380	7
PEX-250×1200	1200×250	210	20-60	37	2192×1900×1950	8.5

鄂式破碎机是一种用途极为广泛的破碎设备，根据其结构特点可分为复摆鄂式破碎机（即单肘板鄂式破碎机）和简摆鄂式破碎机（即双肘板鄂式破碎机）。

简摆鄂式破碎机工作原理：

　　动鄂悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动。带动两块推力板也做往复运动，从而推动动鄂做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动鄂上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动鄂上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比i一般为3-6.由于运动轨迹简单，故称简单摆动鄂式破碎机。

　简摆鄂式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动鄂垂直位移较小，加工时物料较少有过度破碎的现象，动鄂鄂板的磨损较小。

复摆鄂式破碎机工作原理：

　　动鄂上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动鄂的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动鄂上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距)，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动鄂上各点的运动轨迹比较复杂，故称为复杂摆动式鄂式破碎机。

　　复摆式鄂式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动鄂下端强制性推出成品卸料，故生产率较高，比同规格的简摆鄂式破碎机的生产率高出20-30%；物料块在动鄂下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
　　我公司生产制造的两个系列各种规格的鄂式破碎机由于其结构简单、性能可靠、操作方便，维修方便，使用安全等优点，被广泛用于冶金、矿山、建材、化工、水泥等企业的破碎作业。

　　我公司为适应国内外市场日益增长的需要，对所有鄂式破碎机系列按照国际先进水平进行了改进设计，并增加了市场适销的新规格.

专业鄂式破碎机,鄂式破碎机厂家,石头破碎机,鄂破机生产厂家,具有国际先进水平的高能低耗设备. 拥有优异的市场占有率,产品性能完善,深得客户信赖,赢得了国内外客户的近悦远来.欢迎广大客户来电咨询:159-0364-9888
